Sửa chữa phần mạch lọc xoay chiều, nắn lọc sơ cấp

Bài gửi  pmtelectric on Mon Sep 13, 2010 1:11 pm

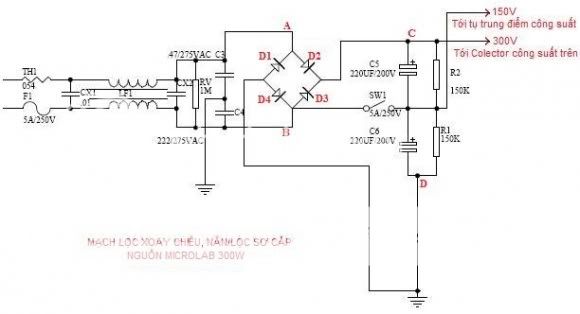

Tác dụng linh kiện :
F1 : Cầu chì bảo vệ quá dòng, khi có hiện tượng chạm chập trong bộ nguồn làm cho dòng qua F1 tăng, dây chì của nó sẽ chảy, ngắt nguồn cấp để bảo vệ các linh kiện không bị hư hỏng thêm.
TH1 : Cầu chì bảo vệ quá áp, có cấu tạo là 1 cặp tiếp giáp bán dẫn, điện áp tối đa trên nó khoảng 230V-270V (tùy loại nguồn). Khi điện áp vào cao quá hoặc sét đánh dẫn đến điện áp đặt trên TH1 tăng cao, tiếp giáp này sẽ đứt để ngắt điện áp cấp cho bộ nguồn.
CX1, CX2 : Tụ lọc đầu vào, làm chập mạch các xung nhiễu công nghiệp tần số lớn.
LF1 : Cuộn cảm, ngăn chặn xung nhiễu tần số lớn không cho lọt vào nguồn.
RV/C3/C3 : Mạch lọc kiểu RC tạo đường thoát cho xung cao tần.
D1-D4 : Mạch nắn cầu, biến đổi điện áp xoay chiều của nguồn cung cấp thành điện áp một chiều.
C5/C6 : Tụ lọc nguồn, san bằng điện áp sau mạch nắn.
R1/R2 : Điện trở cân bằng điện áp trên 2 tụ.
SW1 : Công tắc thay đổi điện áp vào. 220 – ngắt, 110V – đóng
Dòng xoay chiều đi qua cầu chì, các xung nhiễu bị loại bớt bởi CX1/LF1 tới RV. Mạch lọc bao gồm RV/C3/C4 sẽ tiếp tục loại bỏ những can nhiễu công nghiệp còn sót lại. Nói cách khác thì dòng xoay chiều đến cầu nắn đã sạch hơn.
Vì dòng xoay chiều là liên tục thay đổi nên điện áp vào cầu nắn sẽ thay đổi. Ví dụ bán kỳ 1 A(+)/B(-), bán kỳ 2 A(-)/B(+) …
Nếu điện áp vào là 220V (SW1 ngắt).
Khi A(+)/B(-) thì diode D2/D4 được phân cực thuận, dòng điện đi từ điểm A qua D2, nạp cho cặp tụ C5/C6, qua tải xuống mass, qua D4 trở về điểm B, kín mạch.
Khi A(-)/B(+) thì thì diode D1/D3 được phân cực thuận, dòng điện đi từ điểm B qua D3, nạp cho cặp tụ C5/C6, qua tải xuống mass, qua D1 trở về điểm A, kín mạch.
Như vậy, với cả 2 bán kỳ của dòng xoay chiều đều tạo ra dòng điện qua tải có chiều từ trên xuống. Điện áp đặt lên cặp tụ sẽ có chiều dương (+) ở điểm C, âm (-) ở điểm D (mass). Giá trị điện áp trên C5/C6 là :
- (220V-2×0.7) x sqrt2= 309,14V (nếu dùng diode silic, sụt áp trên mỗi diode ~0.7V)
- (220V-2×0.3) x sqrt2= 310,27V (nếu dùng diode gecmani, sụt áp trên mỗi diode ~0.3V)
Nếu điện áp vào là 110V (SW1 đóng)
Khi A(+)/B(-) thì D2 được phân cực thuận, dòng điện đi từ điểm A qua D2, nạp cho C5, về B kín mạch. Giá trị điện áp trên C5 là : 110V-x0.7)x sqrt2= 154,57V (do chỉ sụt áp trên 1 diode)
Khi A(-)/B(+) thì D1 được phân cực thuận, dòng điện đi từ điểm B nạp cho C6, qua D1 về A kín mạch. Giá trị điện áp trên C6 là : (110V-x0.7)x sqrt2= 154,57V (do chỉ sụt áp trên 1 diode).
Tổng điện áp trên C5/C6 sẽ là : 154,57 x 2 = 309,14V
Đây chính là nguồn 1 chiều sơ cấp cung cấp cho toàn mạch nguồn, các bạn thợ quen gọi điện áp trên điểm A là điện áp 300V, dĩ nhiên gọi vậy là chưa chính xác về mặt giá trị.

Các hư hỏng trong mạch :

Hiện tượng 1 : Đứt cầu chì
- Do quá áp, sét đánh. Thay đúng chủng loại.

Hiện tượng 2 : Đứt cầu chì, thay vào lại đứt.
- Do chập 1, 2, 3 hoặc cả 4 diode nắn cầu. Khi đó đo điện trở thuận/ngược của chúng đều ~0Ω. Thay.
- Do chập 1 trong các tụ lọc. Đo sẽ thấy trở kháng của chúng bằng 0Ω, thay. Tuy nhiên, nguyên nhân này cực kỳ ít xảy ra (xác suất 1%).
Lưu ý : 1 số nguồn còn có ống phóng lôi (hình dạng như tụ gốm) bảo vệ quá áp mắc song song sau cầu chì F1, khi sét đánh hoặc điện áp cao thì nó sẽ chập làm tăng dòng và gây đứt cầu chì F1. Nếu nguồn sử dụng kiểu bảo vệ này thì ta phải đo kiểm tra, trở kháng bằng 0 thì thay.

Hiện tượng 3 : Điện áp điểm A thấp, từ 220V-250V.
- Do 1 hoặc cả 2 tụ lọc bị khô. Thay.
Khi tụ khô thường sẽ kèm theo hiện tượng máy không khởi động hoặc khởi động nhưng reser, treo do nguồn vào lúc đó được lọc ko kỹ, còn xoay chiều dẫn đến nguồn ra bị gợn.


pmtelectric

Tổng số bài gửi: 63
Points: 167
Join date: 30/07/2010
Đến từ: TRƯỜNG TRUNG CẤP NGHỀ SỐ 7

Xem lý lịch thành viên

Về Đầu Trang Go down

Tồng quan ve nguồn xung

Bài gửi  pmtelectric on Mon Sep 13, 2010 1:18 pm

1. NGUYÊN LÝ NGUỒN XUNG
1.1. Khái niệm :
- Mạch nguồn xung (còn gọi là nguồn ngắt/mở – switching) là mạch nghịch lưu thực hiện việc chuyển đổi năng lượng điện một chiều thành năng lượng điện xoay chiều.

1.2. Các sơ đồ nghịch lưu :
Có 2 dạng nghịch lưu cơ bản : nối tiếp và song song.

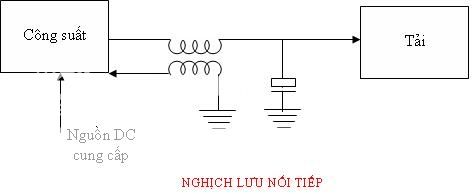

1.2.1. Sơ đồ nghịch lưu nối tiếp

Ưu điểm : Đơn giản, dễ tính toán thiết kế, dễ lắp ráp.
Nhược điểm : Cho phép dung sai linh kiện rất thấp. Không cách ly được mass sơ cấp và thứ cấp nên gây giật cho người sử dụng, gây nguy hiểm cho các linh kiện nhạy cảm. Chính vì vậy nguồn kiểu này hiện nay rất ít được sử dụng.
Một trong những thiết bị điện tử dân dụng có nhiều ở Việt nam sử dụng nguồn nghịch lưu nối tiếp là máy thu hình Samsung CW3312, Deawoo 1418.

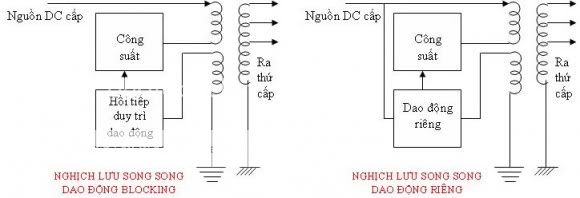

1.2.2. Sơ đồ nghịch lưu song song :
Ưu điểm : Dễ thay đổi điện áp ra, cho phép dung sai linh kiện lớn. Mass sơ cấp và thứ cấp được cách ly tốt, an toàn cho người sử dụng và tải.
Nhược điểm : Mạch phức tạp, khó sửa chữa
Do khả năng cách ly tốt nên mạch nghịch lưu song song được dùng trong tất cả cả các bộ nguồn máy tính, từ AT đến ATX. Loạt bài này sẽ tập trung phân tích mạch nghịch lưu song song trong nguồn ATX.
2. NGUỒN MÁY TÍNH (ATX)
2.1. Chức năng :
Biến đổi nguồn xoay chiều dân dụng (ở Việt Nam là 220v/50Hz, Nhật Bản là 110V/60Hz …) thành các điện áp một chiều cung cấp cho PC.
Các mức nguồn một chiều ra bao gồm :
+5V, +12V, +3.3V, -5V, -12V, +5V STB (standby – cấp trước, chờ), +4.5-5V PS-ON (Power Switch On – công tắc mở/bật nguồn), +5V PG (Power Good – Nguồn tốt, tín hiệu đồng bộ cho tất cả các mạch điện trong PC cùng khởi động).

2.2. Sơ đồ khối nguồn ATX
2.3. Chức năng các khối :
(1) Bảo vệ nguồn và tải khi bị sét đánh, khi điện áp vào tăng đột ngột.
Lọc, loại bỏ hoặc giảm thiểu các xung nhiễu công nghiệp thông qua nguồn AC đi vào mạch nguồn ATX, nếu những nhiễu này không được loại bỏ có thể gây cháy nổ mạch nguồn, tải, giảm độ ổn định khi tải làm việc.
(2) Ngắt mở theo xung kích thích, nhằm tạo ra dòng điện không liên tục trên biến áp chính để lợi dụng hiện tượng cảm ứng điện từ tạo ra điện áp cảm ứng trên thứ cấp.
(3) Là tải của công suất chính, tạo điện áp ra thứ cấp, đồng thời cách ly giữa 2 khối sơ/thứ cấp để loại bỏ mass (điện áp cao) của sơ cấp bảo vệ tải và người sử dụng.
(4) Là một mạch nghịch lưu công suất nhỏ, có thể dùng dao động riêng hoặc blocking
(5) Là tải của công suất cấp trước, nhằm tạo ra điện áp cấp trước gồm 2 mức : 5V, 12-16V cung cấp cho dao động, PS-ON, STB và khuyếch đại kích thích.
(6) Nắn, lọc, ổn áp đưa ra các điện áp một chiều standby.
(7) Là một mạch dao động RC nhằm tạo ra xung vuông có tần số cố định (các nguồn đời cũ có tần số 13KHz, nguồn đời mới là 19KHz). Xung này được gửi tới điều khiển công suất chính đóng/mở. Xung ra từ dao động có độ rộng xung (tx) biến đổi theo điện áp ra, nếu điện áp ra cao hơn thiết kế thì độ rộng xung giảm xuống. Ngược lại, nếu điện áp ra giảm thấp hơn thiết kế thì độ rộng xung tăng lên. Vì vậy IC thực hiện dao động có tên là PWM (Pulse Wide Modulation – điều khiển độ rộng xung)
(Cool Khuyếch đại tăng cường biên độ xung điều khiển. Đầu vào của mạch chính là xung vuông ra từ mạch dao động.
(9) Là tải của mạch khuyếch đại dao động kích thích với mục đích ghép xung kích thích sang công suất chính, đồng thời không làm mất đi sự cách ly giữa phần sơ cấp, thứ cấp.
(10) Bao gồm các mạch nắn, lọc, ổn áp. Đầu vào là điện áp xoay chiều lấy ra từ biến áp công suất chính, đầu ra là các mức áp một chiều ỏn định đưa đến jack ATX.
(11) Mạch hồi tiếp ổn định điện áp hoặc ngắt dao động khi điện áp ra quá lớn, ngắt dao động khi có chập tải để bảo vệ mạch nguồn cũng như bảo vệ tải (tránh hư hỏng thêm)
(12) Mạch khuyếch đại thuật toán, sẽ hoạt động sau khi máy được bật, tạo ra điện áp PG, thời điểm xuất hiện PG sẽ trễ hơn các điện áp chính khoảng 0.2-0.5 giây, nhằm chờ cho các điện áp ra đã ổn định. PG đưa vào main và kích thích tất cả các mạch trên main bắt đầu hoạt động ở cùng 1 thời điểm (đồng bộ thời điểm gốc)


pmtelectric

Tổng số bài gửi: 63
Points: 167
Join date: 30/07/2010
Đến từ: TRƯỜNG TRUNG CẤP NGHỀ SỐ 7

Xem lý lịch thành viên

Về Đầu Trang Go down

MẠCH POWER GOOD

Bài gửi  pmtelectric on Wed Sep 29, 2010 10:58 pm

1 – Điện áp bảo vệ P.G (Power Good) là gì ?
- P.G (Power Good) là chân điện áp bảo vệ Mainboard, điện áp này được mạch tạo áp P.G tạo ra, mạch tạo áp P.G kiểm tra một số thông số của IC dao động kết hợp với có điện áp 5V ở đầu ra để tạo điện áp P.G.
- Điện áp P.G có mức cao (5V) là thông báo nguồn hoạt động an toàn.
- Điện áp P.G có mức thấp là thông báo nguồn có sự cố.
Trong quá trình khởi động của Mainboard, mạch Logic sẽ kiểm tra các tín hiệu P.G của nguồn ATX, VRM_GD của mạch ổn áp cho CPU trước khi tạo điện áp PWR_OK, điều này nghĩa là nếu nguồn ATX mất điện áp P.G thì mạch Logic trên Main sẽ không tạo ra tín hiệu PWR_OK và như vậy một số mạch trên Main sẽ không hoạt động, Chipset nam sẽ không tạo tín hiệu Reset.
Sơ đồ tổng quát của mạch tạo áp P.G trên các nguồn sử dụng IC – TL494 và LM339

2 – Phân tích mạch tạo áp P.G trên bộ nguồn POWER MASTER
a) Sơ đồ nguyên lý của khối nguồn và khu vực mạch tạo áp P.G:
b) Sơ đồ khu vực mạch tạo áp P.G:
3 – Nguyên lý hoạt động của mạch tạo áp P.G
Khi IC dao động hoạt động bình thường, chân FeedBack (số 3) của IC dao động TL494 cho ra điện áp khoảng 3V, điện áp này đưa qua điện
trở R50 vào khống chế đèn Q12, khi đó chân E đèn Q12 có điện áp khoảng 3,6V => đi qua D32 => qua R64 sang điều khiển cho đèn Q14 dẫn => đèn Q15 tắt => điện áp chân C đèn Q15 tăng lên = 5V xác lập cho điện áp P.G có mức cao.
Nếu IC dao động có sự cố hoặc hoạt động sai chế độ, khi đó chân (3) của IC dao động sẽ có điện áp bằng 0V => đèn Q12 dẫn => đèn Q14 tắt => đèn Q15 dẫn => điện áp P.G giảm xuống = 0V.
Trong trường hợp mất điện áp 5V ở đầu ra thì điện áp P.G cũng giảm xuống = 0V.
