Tự làm mạch khuếch đại âm thanh dùng IC công suất 100W

Bài gửi  pmtelectric on Sun Oct 10, 2010 12:30 pm

Đây là mạch khuếch đại âm thanh sử dụng IC TDA7294 có công suất 100W, mạch này đơn giản, nhỏ gọn, dễ lắp ráp, cân chỉnh. Mạch hoạt động ở chế độ AB có bảo vệ ngắn mạch, quá nhiệt, hoạt động ổn điịnh.

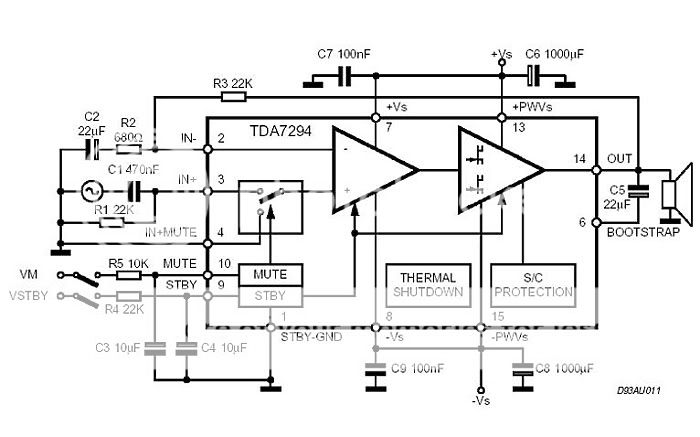

Sơ đồ nguyên lý:

Sơ đồ mạch in:

Sơ đồ lắp ráp linh kiện:

Và để cho mạch hoạt động ta cần phải có một bộ nguồn:

Ngoài ra các bạn có thể tham khảo thêm tài liệu về IC TDA7294 qua trang web: http://www.alldatasheet.com/
Chúc các bạn thành công !

pmtelectric

Tổng số bài gửi: 63
Points: 167
Join date: 30/07/2010
Đến từ: TRƯỜNG TRUNG CẤP NGHỀ SỐ 7

Xem lý lịch thành viên

Về Đầu Trang Go down

chao

Bài gửi  huynhphuongdoan on Sat Apr 09, 2011 1:39 pm

bạn có thể làm giúp mình 2 mạch TDA7294 được ko, minh đang cần để gắn vào aamli kenwood
liên lạc mail: huynhphuongdoan@yahoo.com.vn hoặc DT: 0939437575. cám ơn

huynhphuongdoan

Tổng số bài gửi: 1
Points: 1
Join date: 09/04/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Tự làm mạch khuếch đại âm thanh dùng IC công suất 100W

Bài gửi  vantoan195ckcd on Sat May 25, 2013 2:52 pm

anh có file mach in ko gui cho em với : vantoan195ckcd@gmail.com. em cám ơn anh

vantoan195ckcd

Tổng số bài gửi: 1
Points: 1
Join date: 25/05/2013

Xem lý lịch thành viên

Về Đầu Trang Go down

xin cho hoi

Bài gửi  ngobaongoc on Sat Jun 01, 2013 10:17 pm

Hien tai em dang muon lam thu mach CS 7294 hoac 3886 dua ( 2 IC ) k bit bac co the lam giup k hoac chi giup e cho gia cong cung dc Very Happy ,vi em diy nhug mu tit ve Oc Crying or Very sad .Mong bac som Rep giup em de thoa long dam me I love you Thank bac va xin dc hau ta sau

ngobaongoc

Tổng số bài gửi: 1
Points: 1
Join date: 01/06/2013

Xem lý lịch thành viên

Về Đầu Trang Go down
